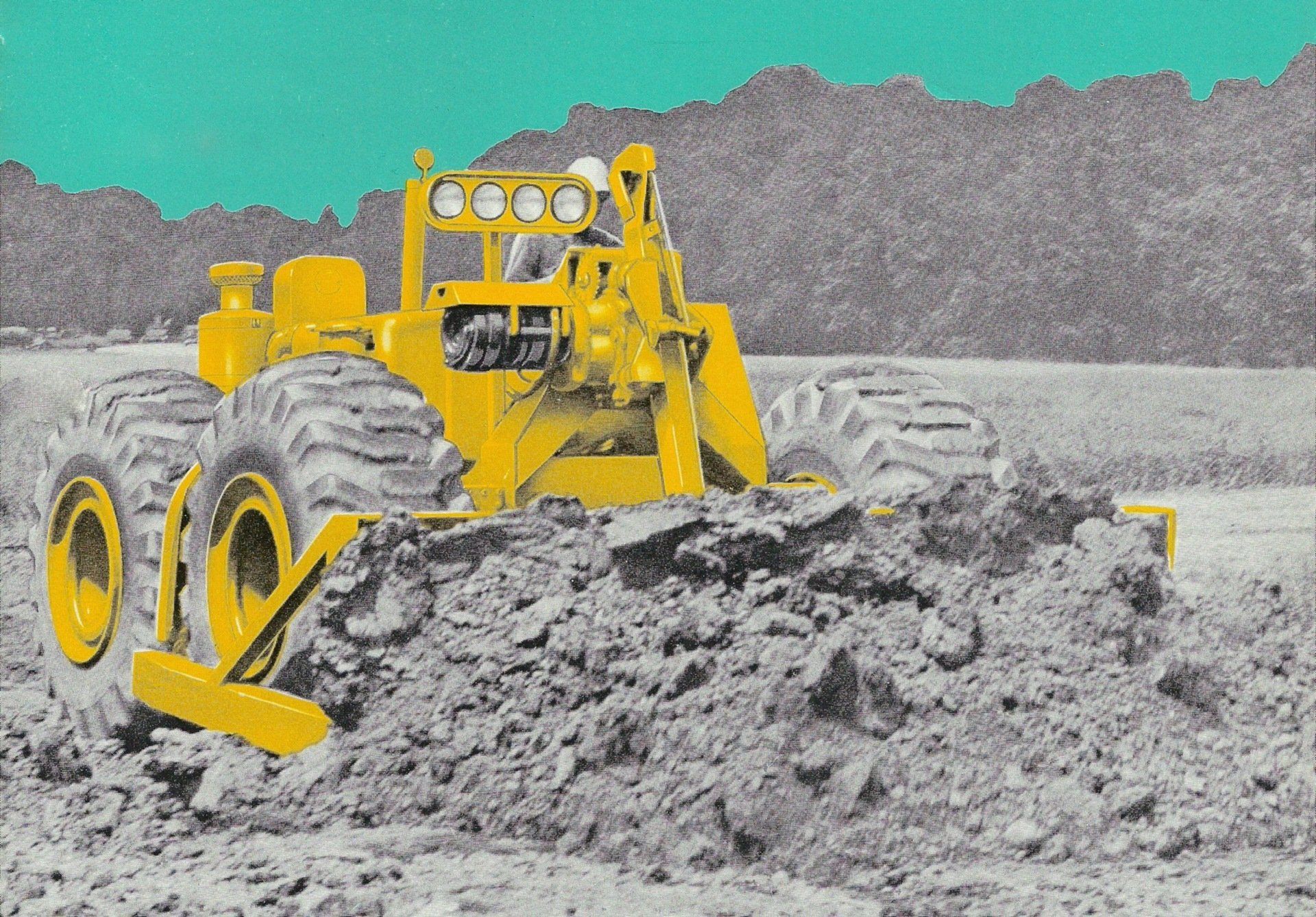

Tournatractor Model C

Ulf Böge • 8. August 2021

Erster luftbereifter Dozer der Welt

Zu den außergewöhnlichsten Erfindern von Baumaschinen gehört ohne Zweifel der Amerikaner Robert Gilmore LeTourneau, der im Jahre 1921 mit einem Ein-Mann-Unternehmen startete und später die größten Baumaschinen der Welt entwickelte. Sein Ziel war es stets, die schweren Arbeiten der Menschen möglichst rationell und einfach zu gestalten. Unzählige Neuentwicklungen, Versuche und Entwürfe für unterschiedliche Anwendungen entstammten in den kommenden Jahren aus seinem Ideenpool. Auch die Erdbewegung wollte LeTourneau revolutionieren. Dazu konzipierte er bereits Ende der 1940er Jahre zahlreiche selbstfahrende Scraper, knickgelenkte Hinterkipper und Bodenentleerer. Ebenso befasste er sich mit Alternativen zu den seinerzeit weit verbreiteten Planierraupen, die höhere Geschwindigkeiten aufbringen sollten und dennoch kräftig genug waren, um die gewaltigen Tournapull-Scraper zu schieben. Als Innovation entstand daraus zwischen 1943 und 1946 das erste luftbereifte Planiergerät der Welt, „Model A“, das zudem mit 750 PS auch der größte bis dahin gebaute Dozer überhaupt war. Der sogenannte Tournadozer konnte aufgrund der damals vollkommen neuartigen Bremslenkung auf der Stelle drehen und war bereits mit Drehmomentwandler, Lastschaltgetriebe und Fingerschalter-Bedienung ausgerüstet. Seine Lenkvariante, sollte Jahre später z.B. auch beim ersten Liebherr-Radlader und den dann viel kleineren Skid-Steer-Ladern zur Anwendung kommen.

Leider war der Prototyp weniger praxistauglich als beeindruckend. Auch der zweite entwickelte Raddozer, „Model D“, mit 300 PS konnte sich noch nicht gegen die Konkurrenz auf Kettenlaufwerken durchsetzen. Erst der Tournatractor „Model C“ mit Anfangs 186 PS und einem Gewicht von 13,5 Tonnen wurde ab 1949 endlich ein Erfolg. Dabei war die neuartige Baumaschine alles andere als nur ein Raddozer. Über 12 verschiedene Ausrüstungsmöglichkeiten standen zur Verfügung. So konnten neben verschiedenen seilbetriebenen Schilden auch eine Schubplatte, ein Schneepflug, Seitenbaumkran sowie Winden und auch eine Baumschere mit Einreißhaken angebaut werden. In der letzten Variante hatte der LeTournatractor „Model C“ eine Motorleistung von 218 PS, die wahlweise von einem Cummins- oder GM-Motor erzeugt wurden.

Auch als LeTourneau im Jahre 1953 drei seiner mittlerweile fünf Werke sowie die gesamte Baumaschinensparte an die Westinghouse Air Brake Company verkaufte, um sich der Entwicklung elektrischer Radnabenantriebe zu widmen - die sich bis heute in den größten Radladern der Welt wiederfinden - blieb der Tournatractor ein Bestseller. Bis zum letzten „Model CH“ mit nunmehr auch hydraulischer Schildbewegung, wurden in den U.S.A und Australien (LW 12/16) über 17.000 Maschinen gebaut. Erst als das zwischenzeitlich in Wabco umbenannte Unternehmen die Produktion im Jahre 1972 auf die großen Haulpak-Muldenkipper konzentrierte, war die Zeit für den wohl ungewöhnlichsten Raddozer abgelaufen. Wabco ging im Jahre 1988 in der Komatsu-Dresser-Corporation auf.





von Ulf Böge 17. Juni 2024

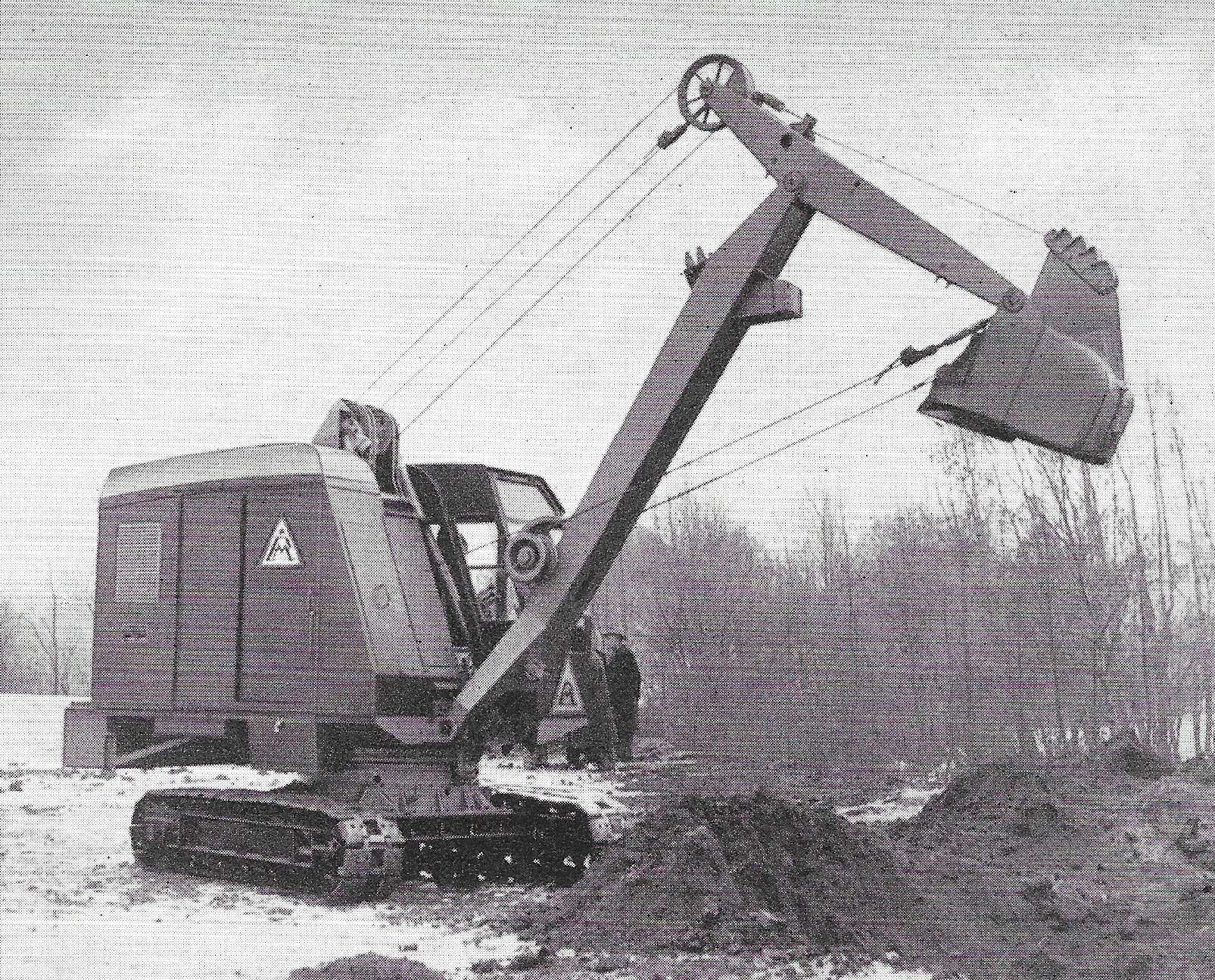

Mit dem P.M. 12 konnte Pedershaab einen für die Zeit sehr modernen Universalbagger präsentieren, der insgesamt 202 mal gefertigt wurde.
